国标输水用 TPEP 防腐螺旋钢管

1. 定义
   • TPEP 防腐螺旋钢管是一种外壁采用 3PE 防腐结构，内壁采用熔结环氧粉末防腐的复合钢管。它结合了 3PE 防腐和环氧粉末防腐的优点，具有优异的防腐性能、耐水性和机械强度，适用于各种恶劣的环境条件下的输水工程。
2. 结构组成
   • 外壁 3PE 防腐层：由熔结环氧粉末底层、胶粘剂中间层和聚乙烯外层组成。这三层结构能够有效地防止钢管外壁受到腐蚀，提高钢管的使用寿命。
   • 内壁熔结环氧粉末防腐层：采用静电喷涂工艺，将环氧粉末均匀地喷涂在钢管内壁上，形成一层致密的防腐层。环氧粉末具有良好的耐化学腐蚀性、耐磨性和附着力，能够有效地防止钢管内壁受到腐蚀和磨损。
   • 螺旋钢管基材：通常采用 Q235B、Q345B 等碳素结构钢或低合金结构钢制造，具有较高的强度和韧性，能够承受一定的压力和外部载荷。

1. GB/T 9711-2017《石油天然气工业 管线输送系统用钢管》
   • 该标准规定了石油天然气工业中管线输送系统用钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、标志、包装和质量证明书等内容。
   • 对于 TPEP 防腐螺旋钢管，主要涉及钢管的材质、尺寸精度、力学性能、防腐层性能等方面的要求。
2. SY/T 0413-2020《埋地钢质管道聚乙烯防腐层》
   • 该标准规定了埋地钢质管道聚乙烯防腐层的技术要求、试验方法、检验规则、标志、包装、运输和储存等内容。
   • TPEP 防腐螺旋钢管的外壁 3PE 防腐层应符合该标准的要求，包括聚乙烯层的厚度、性能指标、附着力等方面的规定。
3. SY/T 0315-2013《钢质管道熔结环氧粉末外涂层技术规范》
   • 该标准规定了钢质管道熔结环氧粉末外涂层的技术要求、试验方法、检验规则、标志、包装、运输和储存等内容。
   • TPEP 防腐螺旋钢管的内壁熔结环氧粉末防腐层应符合该标准的要求，包括环氧粉末的性能指标、涂层厚度、附着力等方面的规定。

1. 良好的防腐性能
   • TPEP 防腐螺旋钢管的外壁 3PE 防腐层和内壁熔结环氧粉末防腐层能够有效地防止钢管受到土壤、水、化学物质等的腐蚀，延长钢管的使用寿命。
   • 3PE 防腐层具有优异的耐水性、耐化学腐蚀性和抗阴极剥离性能，能够在恶劣的环境条件下长期保持良好的防腐效果。
   • 熔结环氧粉末防腐层具有良好的耐化学腐蚀性、耐磨性和附着力，能够有效地防止钢管内壁受到腐蚀和磨损。
   •

2. 较高的机械强度
   • 螺旋钢管基材具有较高的强度和韧性，能够承受一定的压力和外部载荷。
   • TPEP 防腐层与钢管基材之间具有良好的附着力，能够有效地提高钢管的整体机械强度。
3. 良好的耐水性
   • TPEP 防腐螺旋钢管的防腐层具有良好的耐水性，能够在长期浸水的条件下保持良好的防腐性能。
   • 这使得 TPEP 防腐螺旋钢管特别适用于输水工程等需要长期接触水的场合。
4. 施工方便
   • TPEP 防腐螺旋钢管可以采用焊接、法兰连接等方式进行连接，施工方便快捷。
   • 防腐层可以在工厂内进行预制，现场施工时只需进行简单的补口和补伤处理，大大缩短了施工周期。
5. 环保性能好
   • TPEP 防腐螺旋钢管的防腐层采用环保型材料制造，不含有害物质，对环境无污染。
   • 在施工和使用过程中，也不会产生对环境有害的物质。
   •


1. 输水工程
   • TPEP 防腐螺旋钢管具有良好的防腐性能和耐水性，适用于各种输水工程，如城市供水、工业用水、农业灌溉等。
   • 它可以有效地防止钢管受到水中的溶解氧、氯离子等的腐蚀，保证输水的安全和质量。
2. 石油化工
   • 在石油化工领域，TPEP 防腐螺旋钢管可以用于输送各种腐蚀性介质，如原油、天然气、化工产品等。
   • 它能够有效地防止钢管受到介质的腐蚀，保证管道的安全运行。
3. 污水处理
   • TPEP 防腐螺旋钢管可以用于污水处理工程中的输送管道，能够有效地防止钢管受到污水中的化学物质、微生物等的腐蚀。
4. 海洋工程
   • 在海洋工程领域，TPEP 防腐螺旋钢管可以用于海底管道、海上平台等设施的建设，能够有效地防止钢管受到海水的腐蚀和海洋生物的附着。

1. 螺旋钢管生产
   • 原材料检验：对钢板进行化学成分、力学性能等方面的检验，确保原材料符合标准要求。
   • 钢板下料：将钢板按照设计要求进行下料，制成钢管所需的板坯。
   • 卷管成型：将板坯通过卷管机卷制成型，形成螺旋钢管的管体。
   • 焊接：采用埋弧焊或高频焊等焊接工艺，对螺旋钢管的管体进行焊接，确保焊缝质量符合标准要求。
   • 探伤检测：对螺旋钢管的焊缝进行探伤检测，如超声波探伤、X 射线探伤等，以确保焊缝无缺陷。
   • 尺寸检验：对螺旋钢管的尺寸进行检验，包括外径、壁厚、长度等，确保尺寸精度符合标准要求。

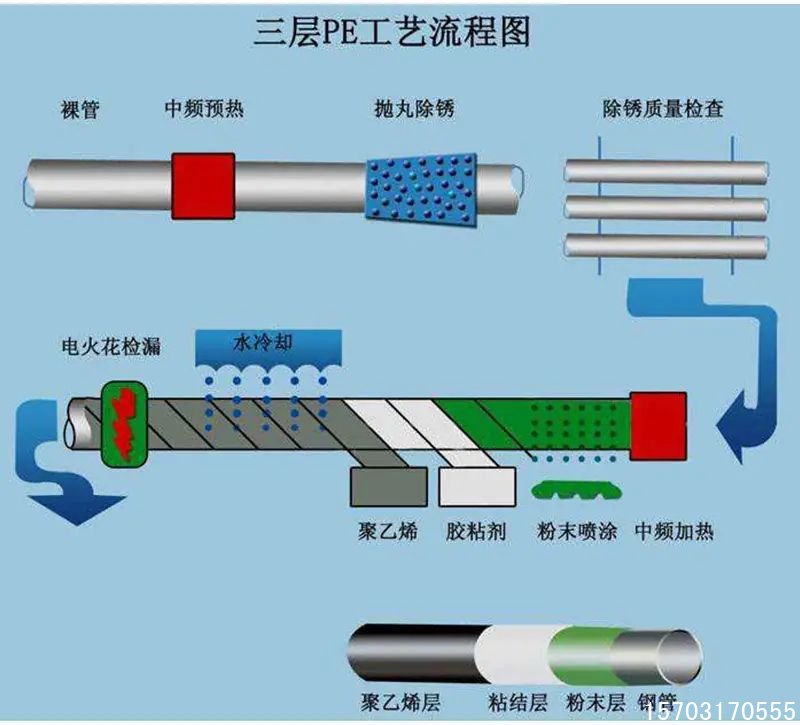

2. 外壁 3PE 防腐层生产
   • 表面处理：对螺旋钢管的外壁进行喷砂处理，去除表面的铁锈、油污等杂质，使表面达到一定的粗糙度，以提高防腐层的附着力。
   • 环氧粉末喷涂：采用静电喷涂工艺，将环氧粉末均匀地喷涂在螺旋钢管的外壁上，形成一层熔结环氧粉末底层。
   • 胶粘剂缠绕：在环氧粉末底层上缠绕一层胶粘剂中间层，以提高防腐层的整体性和附着力。
   • 聚乙烯挤出：采用挤出机将聚乙烯挤出并缠绕在胶粘剂中间层上，形成聚乙烯外层。
   • 冷却定型：对防腐层进行冷却定型，使其固化成型。
3. 内壁熔结环氧粉末防腐层生产
   • 表面处理：对螺旋钢管的内壁进行喷砂处理，去除表面的铁锈、油污等杂质，使表面达到一定的粗糙度，以提高防腐层的附着力。
   • 环氧粉末喷涂：采用静电喷涂工艺，将环氧粉末均匀地喷涂在螺旋钢管的内壁上。
   • 加热固化：对喷涂有环氧粉末的螺旋钢管进行加热，使环氧粉末固化成型，形成内壁熔结环氧粉末防腐层。

六、质量控制

1. 原材料控制
   • 对原材料进行严格的检验，确保钢板、环氧粉末、聚乙烯等原材料符合标准要求。
   • 建立原材料质量追溯制度，确保原材料的质量可追溯。
2. 生产过程控制
   • 对螺旋钢管的生产过程进行严格的控制，包括钢板下料、卷管成型、焊接、探伤检测等环节，确保螺旋钢管的质量符合标准要求。
   • 对防腐层的生产过程进行严格的控制，包括表面处理、环氧粉末喷涂、胶粘剂缠绕、聚乙烯挤出等环节，确保防腐层的质量符合标准要求。
3. 成品检验
   • 对成品 TPEP 防腐螺旋钢管进行严格的检验，包括外观质量、尺寸精度、防腐层厚度、附着力、耐腐蚀性等方面的检验，确保成品质量符合标准要求。
   • 建立成品质量追溯制度，确保成品的质量可追溯。

七、注意事项

1. 运输和储存
   • 在运输和储存过程中，应避免 TPEP 防腐螺旋钢管受到碰撞、挤压等损伤，以免损坏防腐层。
   • 防腐钢管应存放在干燥、通风良好的仓库内，避免阳光直射和雨淋。
2. 安装施工
   • 在安装施工过程中，应避免 TPEP 防腐螺旋钢管受到机械损伤，如划伤、碰伤等。
   • 对防腐层进行补口和补伤时，应严格按照施工工艺要求进行操作，确保补口和补伤质量符合标准要求。
3. 使用维护
   • 在使用过程中，应定期对 TPEP 防腐螺旋钢管进行检查和维护，如发现防腐层损坏应及时进行修复。
   • 避免钢管受到过高的压力和外部载荷，以免影响钢管的使用寿命。
